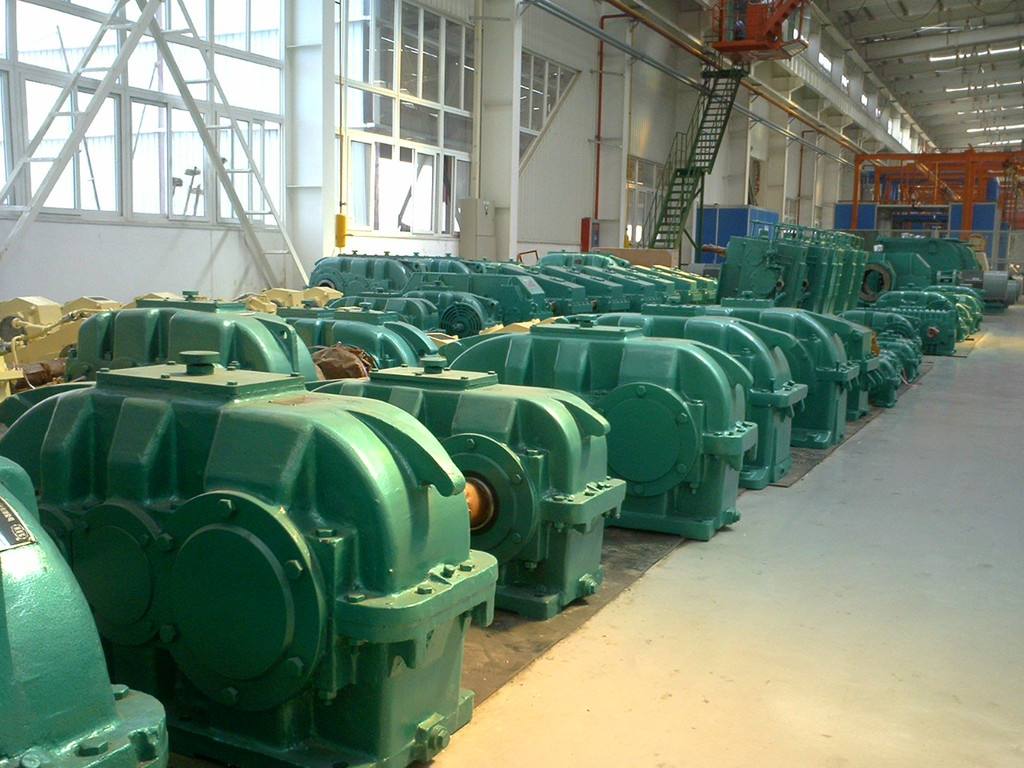

N-K系列硬齒面通用齒輪箱包括YN(N)系列l-4級圓錐-圓柱齒輪箱兩大類18種基本型式，其型式代號對照見表1。
| 類別 | 級數 | 代號 | 傳動比范圍 |
最大末級中心距 (mm) |
最小單級中心距 (mm) |
|||||
|---|---|---|---|---|---|---|---|---|---|---|
| 基本型 | 懸掛型 | 空心軸型 | ||||||||
| 型號對照 | YNK | N-K | YNK | N-K | YNK | N-K | ||||
| YN(N)系列圓柱齒輪箱 | 1 | YND | ZND | 1.25-6.3 | 560 | 80 | ||||
| 2 | YNL | NZL | YNLO | NZLO | YNLA | NZLA | 6.3-20 | 80 | ||
| 3 | YNS | NZS | YNSO | NZSO | YNSA | NZSA | 20-100 | 800 | 80 | |
| 4 | YNF | NSD | YNF0 | NSDO | YNFA | NSDA | 100-500 | 63 | ||
|
YK(K)系列圓錐- 圓柱齒輪箱 |
2 | YKL | KZD | YKLO | KZDO | YKLA | KZDA | 5-16 | 560 | 80 |
| 3 | YKS | KZL | YKSO | KZLO | YKSA | KZLA | 11.2-90 | |||
| 4 | YKF | KSD | YKFA | KSDA | 90-500 | 800 | 63 | |||
性能特點
- 中心距、公稱傳動比等主要參數均采用R20優先數系，結構上模塊式組合，主要零件跨系列互換。
- 齒輪均采用優質合金鋼滲碳、淬火、精加工制成。
- 體積小、重量輕、精度高、承載能力大、效率高、壽命長、可靠性高、傳動平穩、噪音低。
- 使用相同的組件可組成多種裝配型式。
- 一般采用油池潤滑、自然冷卻當熱功率不能滿足時，可采用循環油潤滑或風扇、冷卻盤管冷卻。
- 采用滾動軸承。
應用范圍
輸入轉速一般n1≤1500r/min工作環境溫度-40～+50℃
可廣泛用于冶金、礦山、化工、建材、起重、運輸、紡織、造幣、食品、塑料、橡膠、紡織、工程機械、能源等工業部門。
